箱式电阻炉/马弗炉/陶瓷纤维马弗炉
箱式电阻炉/马弗炉/陶瓷纤维马弗炉
产品型号:SX3-2.5-10A
产品编号:TC-002764
产品介绍 技术文档 相关产品 如何购买
箱式电阻炉/马弗炉/陶瓷纤维马弗炉 型号:SX3-2.5-10A
一、概述
此系列1000℃陶瓷纤维电阻炉为周期作业式电炉,可供工矿企业、科研单位、实验室等作化学分析、物理测定和一般小型钢件热处理加热之用。
本系列电阻炉配有KSW或DRZ型温度控制器及镍铬-镍硅热电偶,能对炉膛温度进行测量、指示和自动控制。

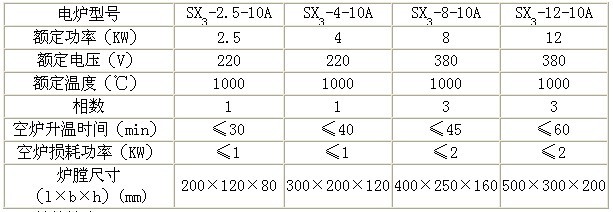

二、主要技术参数

三、结构简介
本系列电阻炉炉壳用薄钢板经折边焊接制成。炉膛由一陶瓷纤维材料制成的箱形整体炉衬构成。加热元件Ocr25A15铁铬铝合金丝绕成螺旋形后穿于炉衬上、下、左、右的丝槽中。丝槽与炉膛连通,使加热元件直接向炉膛辐射热量。这种敞开炉衬能有效地加快炉膛升温速度,提高温度控制精度。电炉的炉衬与炉壳之间砌筑是用陶瓷纤维和硅藻、土砖等作保温层。
电炉门通过多级铰链的长臂固定在电炉面板上。炉门转动灵活。关闭时,压下或一推手把,扣住门钩,炉门就能紧贴于炉口上。开启时,只需往上或往里稍提手把,脱钩后,将炉门置于侧面即可。
测温用的热电偶通过开偶孔插入,并有固定座固定
四、安装与使用
1.电炉不需要特殊安装,只须放在平整的地面上或架子上就可以。控制器应避免震动,放置位置与电炉不宜太近,防止过热而使电子元件不能正常工作。
2.将热电偶由炉后边测温偶孔插入,偶孔与热电偶之间的缝隙用石棉绳填塞,连接热电偶和控制器时注意不要接反正负。
3.打开控制器外壳,按标准连接电源线、电炉线、热电偶线。在电源线引入处需另外安装电源开关,以便控制总电源。由于控制器上电源导线与电炉导线的中线系共用。故相线与中线不可接反,否则控制器不能正常工作。为了安全起见,电炉与控制器均须接地。
4.将XCT-101温度指示仪防震短路线拆去,即将其后端接线板上“短”与“短”接线螺丝钉之间的短路线拆去(TDW-2001表除外)
调整机械零点,旋动指示仪面板下端中间螺钉,在使用补偿导线及冷端补偿时,将机械零点调整到冷端补偿器的基准温度点,不使用温度补偿导线时,则把机械零点调整应刻度零位。但所指示的温度为被测点和热电偶冷端的温度差。
5.检查接线正确后,盖上控制器外壳,将温度指示仪指针调至所需工作温度(即旋动指示仪面板下角螺钉)然后接通电源,打开控制电源开关,此时绿灯即亮。继电器开始工作,电炉通电,电流表即有读书产生,温度指示仪指针也逐渐上升,这就表示电炉与温度控制器均在正常工作。
电炉的升温与定温分别以红绿指示灯表示,绿灯表示升温,红灯表示定温。
五、维护与注意事项
1.当电炉在**次使用或长期停用后再次使用时,必须进行一次烘炉干燥,烘炉时间为:室温――200℃     2小时,200℃――600℃     2小时,使用时炉温不得过高温度,以免烧毁电热原件,并禁止向炉膛内灌注各种液体和溶解的金属。
2.电炉必须在相对湿度不过85%,没有导电尘埃、爆炸性气体和能够破坏金属绝缘以及对电子原件有害的腐蚀性气体的场所工作。
3.定期检查电炉及控制器导电系统是否良好。
4.炉温不得过高温度。
六、成套一览表
箱式电阻炉温度控制器热电偶
型    号数 量型    号数 量型    号数 量
FP-251台KSW-3D-111台WREU-010
(L=300mm)1支
FP-401台KSW-4D-111台WREU-010
(L=300mm)1支
SX3-8-10X1台KSW-12D-111台WREU-010
(L=300mm)1支
SX3-12-10X1台KSW-12D-111台WREU-010
(L=300mm)1支

七、订货通知
在订货时必须注明下列各项
①电炉的型号及名称
②需要数量
八、简单故障现象及排除
故   障   现   象检   查   部   位
打开开关后无电流电压熔断器是否烧断
温度指针不显示仪表后边短与短连线是否拆去
温度指示针倒走热电偶+、-接反
通电后温度指示即过给定指针热电偶断路
